| 层 数 | 结构形式 | 建筑风格 | |||
| 开 间 |
14.70m
|
占地面积 |
203.00㎡
|
建筑面积 |
239.94㎡
|
| 进 深 |
16.78m
|
主体造价 |
32万~39万(仅供参考)
|
制作软件 |
AutoCAD
|
|
图纸内容
|
|||
|
建筑图
|
建筑设计说明，构造表，地下室平面图，一层平面图，屋顶平面图，立面图，剖面图，节点大样图，楼梯大样图，门窗大样图，门窗表
|
||
|
结构图
|
结构设计说明，基础平面布置图，独立基础详图，基础施工图，地下室结构施工图，一层结构施工图，屋面施工图，楼梯大样图
|
||
|
给排水图
|
给排水设计说明，地下室给排水平面图，一层给排水平面图，屋顶层排水平面图，给排水系统原理图，卫生间给排水详图，化粪池大样图，污水检查井大样图
|
||
|
电气图
|
电气设计说明，主要设备及材料表，配电箱系统图，弱电系统图，基础接地平面图，屋面防雷平面图，地下室照明平面图，地下室插座平面图，地下室弱电平面图、一层照明平面图，一层插座平面图，一层弱电平面图
|
||
|
设计功能
|
|||
|
地下室
|
酒窖
|
||
|
一层
|
入户门廊/过廊、客厅、餐厅、厨房、书房、5卧室、2公卫
|
||
图纸展示
-
建筑效果图
效果图
背面效果图
鸟瞰图平面方案图

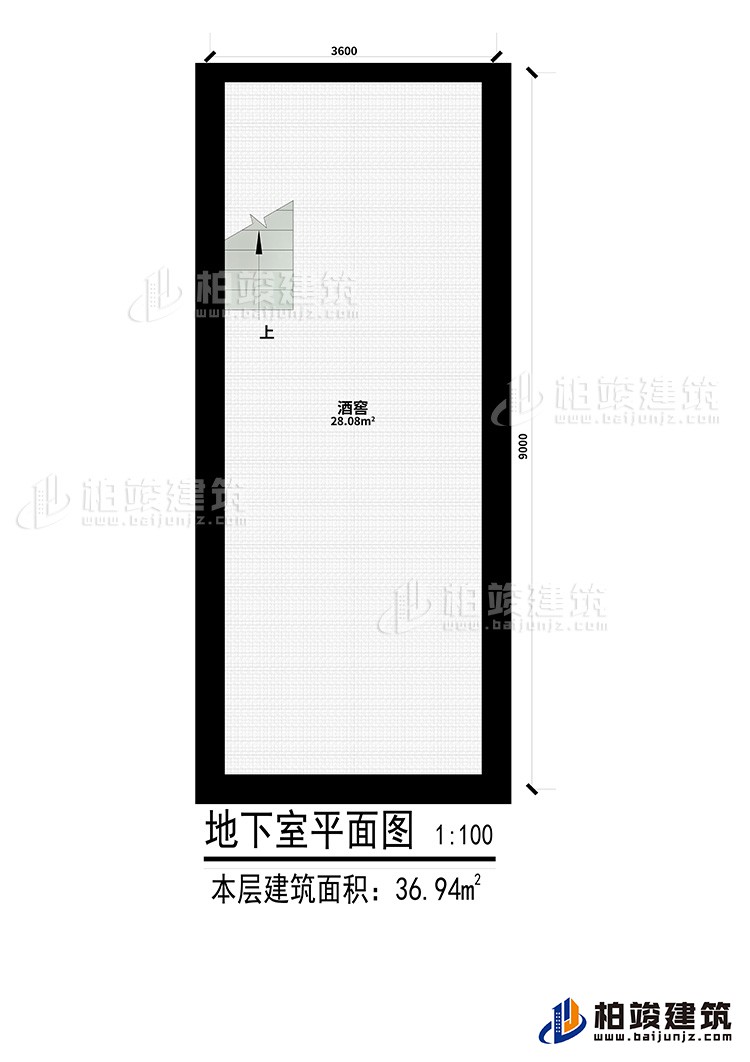

地下室：酒窖

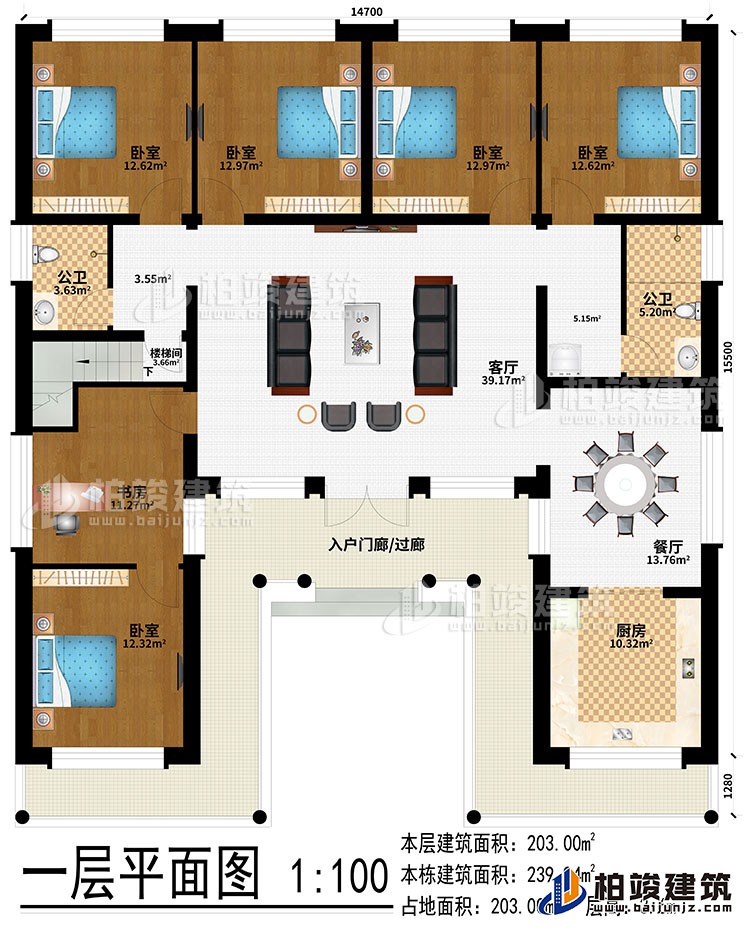

一层：入户门廊/过廊、客厅、餐厅、厨房、书房、5卧室、2公卫建筑立面图

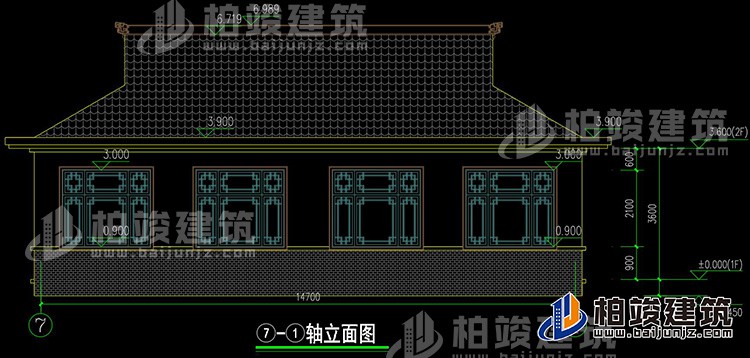

正立面图
背立面图
累计评论
0条
我要评论
没有任何评论
一层农村一层自建房设计图
图纸编号：BZ157
图纸编号：BZ157
图纸价格：￥498元
- 支付方式：支付宝付款银行转账
- 承诺支持：全国免费包邮货到付款
请您在下订单前与在线客服确认配送范围。
您在本站订购的图纸，我们客服人员会电话与您联系确认图纸编号、收货信息等， 感谢您对本站的关注，祝您网上购物愉快！
购图前重要说明：
购买本套图纸仅提供打印好的图纸一份，我们不出售电子文件、光盘。我们设计的图纸非常详细，用A3规格打印图纸，比传统蓝图更清晰、容易复印、方便收藏，可以直接应用到施工现场。售后服务仅为图纸答疑，不包任何修改，因为只要其中一张图纸改变，其它图纸相应均需修改，工作量较大，所以我们不包修改。如果您个性要求较多需按要求订做设计，请查看别墅设计业务流程，并联系设计客服咨询设计收费标准。
